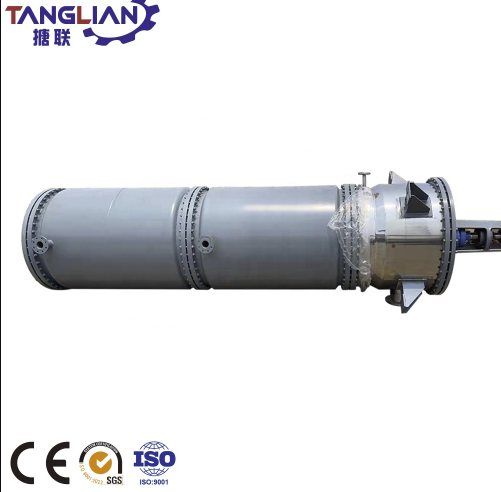

刮板式薄膜蒸發器主要由加熱夾套和刮刀組成，夾套用蒸汽加熱，刮刀安裝在轉軸上，刮刀和加熱夾套內壁保持一個小間隙，通常為0.5～1.5mm。液體被預熱，然后在重力和旋轉刮刀的作用下，由蒸發器的上部沿切線方向連接，它分散在內壁上形成向下旋轉的膜，并在下落過程中不斷蒸發和濃縮，最終液體從底部排出，二次蒸汽從頂部逸出。完成的液體從底部排出，二次蒸汽從頂部排出。
在某些情況下，這種類型的刮板式薄膜蒸發器可以將溶液蒸發干，并直接在底部獲得固體產品。
型號 | CZZ-2 | CZZ-4 | CZZ-6 | CZZ-8 | CZZ-10 | CZZ-15 | CZZ-20 | CZZ-30 |
換熱面積m2 | 2 | 4 | 6 | 8 | 10 | 15 | 20 | 30 |
蒸汽壓力MPa | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
蒸發量kg/h | 300 | 600 | 900 | 1200 | 1500 | 2250 | 3000 | 4500 |
電機功率 kW | 3 | 5.5 | 7.5 | 7.5 | 11 | 15 | 22 | 37 |
內筒直徑mm | 500 | 500 | 800 | 800 | 800 | 800 | 1000 | 1200 |
設備高度mm | 4000 | 5300 | 6300 | 7100 | 8000 | 10360 | 10700 | 12700 |
